精雕制图技巧是提升设计精度与效率的核心能力，涵盖从前期规划到细节优化的全流程，需结合软件操作逻辑与行业实践经验系统掌握，以下从坐标体系构建、图层管理逻辑、精度控制方法、曲线编辑策略、尺寸标注规范及批量处理技巧六个维度展开详细解析。

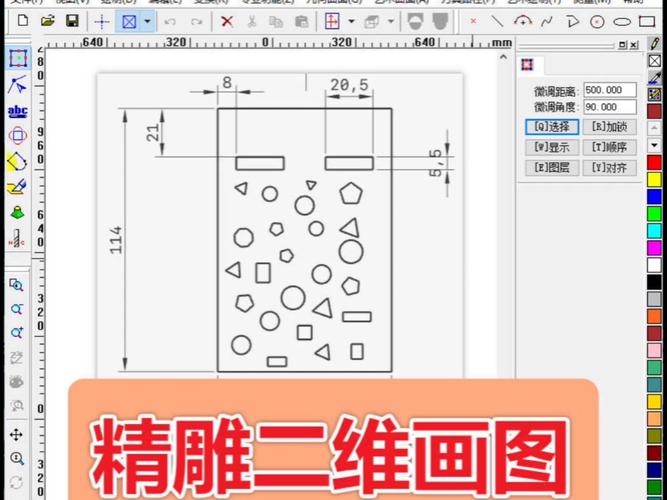

坐标体系构建：精确定位的基石
精雕制图的核心在于坐标的精准控制，需熟练掌握绝对坐标与相对坐标的切换逻辑，绝对坐标以原点（0,0,0）为基准，适用于已知精确位置的元素绘制，如矩形左下角坐标为（10,20,0）时，可直接输入确定位置；相对坐标则以当前点为参考，通过“@ΔX,ΔY,ΔZ”格式输入，例如从当前点向右移动50mm、向上移动30mm，需输入“@50,30,0”，极坐标输入法（@距离<角度）适用于斜线绘制，如绘制长度100mm、与X轴夹角45°的线段，可输入“@100<45”，为避免坐标输入错误，需开启“动态输入”功能，实时预览坐标变化，并通过“栅格显示”与“捕捉模式”对齐网格，确保元素对齐精度控制在0.001mm级别。
图层管理逻辑：高效分层的关键
图层管理是复杂图纸的“骨架”，需遵循“按功能分层”原则，建议设置基础层（0层，用于原始图形）、轮廓层（颜色设为红色，线宽0.3mm）、尺寸层（颜色设为蓝色，线宽默认）、辅助层（颜色设为灰色，线型设为虚线）及隐藏层（用于临时存放非必要元素），图层命名需采用“前缀_功能_状态”格式，如“OUT_轮廓_完成”“DIM_尺寸_审核”，便于快速筛选，通过“图层过滤器”可批量管理同类图层，例如仅显示“轮廓层”与“尺寸层”进行打印预览，需注意，冻结图层比隐藏图层更节省系统资源，若长期不用的图层应直接冻结而非关闭,避免误操作导致元素显示异常。
精度控制方法：误差预防的核心
精雕制图的精度要求通常达到微米级，需通过以下技巧控制误差：
- 单位设置：根据加工需求调整单位，如机械零件常用“毫米”，珠宝雕刻可用“0.01毫米”，并在“图形单位”对话框中设置“精度”为小数点后3位。
- 对象捕捉：开启“端点”“中点”“圆心”“切点”等关键捕捉模式，并通过“草图设置”中的“捕捉间距”与“栅格间距”统一为0.5mm，避免捕捉漂移。
- 公差控制：对于配合件，需通过“公差”功能设置尺寸上下偏差，如孔径Φ10H7，可标注为Φ10+0.018/0，并在“形位公差”中添加垂直度、同轴度等要求。
- 比例校验：绘制完成后使用“测量”工具检查关键尺寸，确保实际尺寸与图纸标注一致,避免因缩放操作导致比例失调。

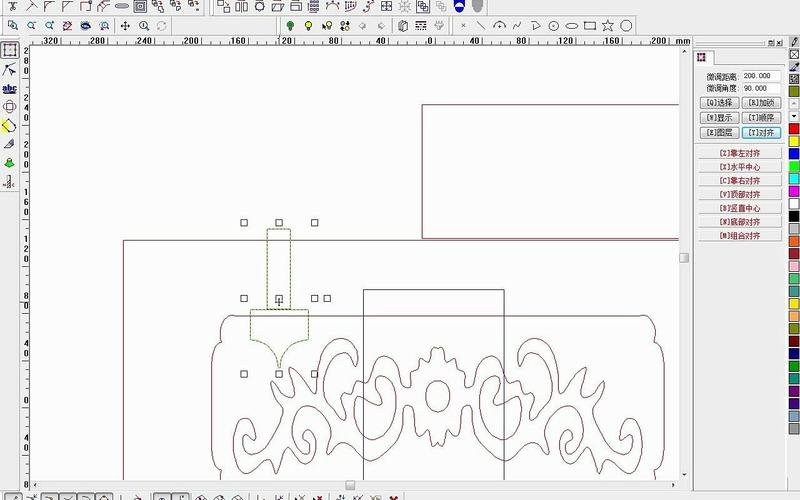

曲线编辑策略：复杂造型的优化
精雕设计中，曲线质量直接影响加工效果，需掌握以下编辑技巧：
- 节点精简：使用“平滑”工具优化多段线节点，通过“节点编辑”中的“删除冗余节点”减少曲线波动，节点数量控制在必要范围内（如复杂曲线不超过20个节点）。
- 曲率分析：启用“曲率梳”功能，观察曲线曲率变化，避免出现尖锐拐点（曲率突变处需通过“添加节点”或“调整控制点”进行圆滑处理）。
- 类型转换：根据加工需求转换曲线类型，如激光切割优先使用“圆弧”与“直线”组合（避免高阶样条曲线），而3D建模则需通过“样条曲线”生成流畅曲面。
- 镜像与阵列：对称图形使用“镜像”工具时，需开启“删除源对象”选项，并通过“阵列”功能中的“环形阵列”快速生成均匀分布图案，设置“项目数”与“填充角度”确保间距一致。
尺寸标注规范：信息传递的准则
尺寸标注是图纸的“语言”，需遵循国家标准（GB/T 4458.4）与国际标准（ISO 129），核心规范如下：
- 标注样式：创建“机械标注”与“快速标注”两种样式，前者包含“箭头样式”（实心闭合）、“文字高度”（3.5mm）、“尺寸线超出量”（2mm），后者简化标注流程，适用于草图阶段。
- 关联性设置：确保标注与图形对象关联，修改图形时标注自动更新，通过“标注样式管理器”中的“修改”-“主单位”-“标注前缀”添加符号（如Φ、°）。
- 公差标注：配合件需标注“极限偏差”，如轴径Φ10f7，输入“%%c10f7”，系统自动生成Φ10-0.016/-0.034；自由尺寸则标注“±公差”，如100±0.1。
- 布局优化：尺寸线避免交叉，平行尺寸按“小尺寸在内、大尺寸在外”原则排列，引线从轮廓线引出时，与轮廓线保持2mm间距,避免与尺寸线重叠。
批量处理技巧：效率提升的捷径
面对重复性制图任务，需通过批量处理功能节省时间：
- 图块与属性：将常用符号（如粗糙度符号、基准符号）定义为“动态图块”，通过“属性定义”添加可编辑文字（如粗糙度值Ra1.6），插入时双击即可修改。
- 模板文件：创建包含图层样式、标注样式、标题栏的模板文件（.dwt），新建图纸时直接调用，避免重复设置。
- 脚本与宏：通过录制“脚本”实现批量操作，如将100个圆的半径统一修改为5mm，脚本代码为“-circle @0,0 5;”执行100次；使用“宏”功能自定义快捷命令，如输入“L+空格”快速绘制直线。
- 外部参照：大型装配图使用“外部参照”（Xref）链接子部件，修改子部件时主图纸自动更新,避免重复导入导致文件冗余。
相关问答FAQs
Q1：精雕制图中如何避免曲线加工时出现“过切”现象？
A：过切主要由曲线曲率突变或节点过多导致，解决方法包括：①启用“曲率梳”分析曲线，对曲率突变处使用“圆弧”工具进行过渡处理；②精简曲线节点，将样条曲线转换为“多段线”后通过“拟合”功能优化；③设置“刀具路径”中的“余量”参数，预留0.1-0.2mm加工余量，后续通过精加工去除。
Q2：批量修改图层时如何快速选中所有同类对象？
A：可通过“快速选择”功能实现：①右键单击绘图区域，选择“快速选择”；②在“应用到”下拉菜单中选择“整个图形”；③在“对象类型”中选择“多段线/圆/文字”等目标对象；④在“特性”中选择“图层”，在“运算符”中选择“等于”，在“值”中选择目标图层名称；⑤点击“确定”即可全选该图层所有对象，右键选择“图层”-“置为当前”即可批量修改。
